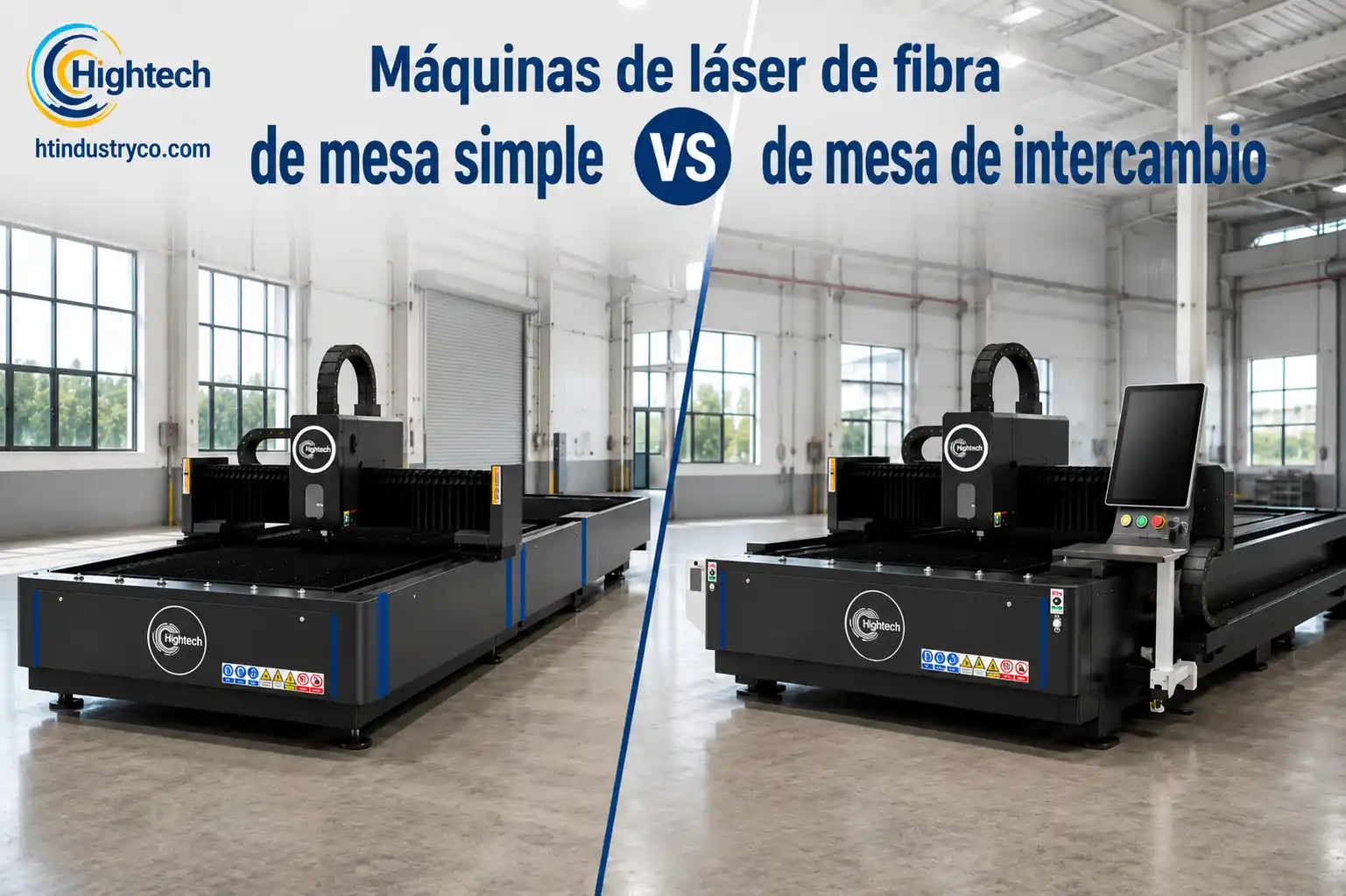

Máquinas de láser de fibra de mesa simple vs. mesa de intercambio: ¿cuál es la adecuada para su taller?
Table of Contents
Elegir entre una máquina de corte por láser de fibra de mesa simple o de mesa de intercambio no se trata de cuál diseño es «mejor», sino de dónde se pierde el tiempo de producción. Ambas pueden utilizar fuentes láser, cabezales de corte, controles y software de anidamiento (nesting) comparables. La diferencia principal radica en lo que sucede entre ciclos.
Una máquina de mesa simple se detiene mientras el operador retira las piezas y el material de desecho (scrap) y carga la siguiente lámina. Una máquina de mesa de intercambio utiliza dos plataformas, de modo que una se puede preparar mientras la otra está cortando. Esto puede aumentar la producción, pero también incrementa el costo, los requerimientos de espacio y la complejidad.
Las máquinas de corte por láser de fibra de HT Industry incluyen plataformas planas compactas y estándar, así como la máquina de corte por láser de fibra con mesa de intercambio HT FC-2040. La elección correcta depende del volumen de producción, el tiempo promedio de ciclo, el flujo de trabajo de manipulación de láminas, el espacio disponible y el valor de reducir el tiempo de inactividad del láser.
Comparación rápida: Máquinas de láser de fibra de mesa simple vs. mesa de intercambio
Factor de decisión | Mesa simple | Mesa de intercambio |
|---|---|---|
| Rendimiento de corte | Comparable cuando la potencia del láser y los componentes de movimiento son equivalentes | Comparable cuando la potencia del láser y los componentes de movimiento son equivalentes |
| Rendimiento global (throughput) | Menor cuando la carga y descarga ocupan una parte significativa de cada ciclo | Mayor potencial debido a que el cambio de lámina puede solaparse con el tiempo de corte |
| Inversión inicial | Por lo general, menor | Por lo general, mayor |
| Espacio ocupado (floor space) | Más compacta y fácil de ubicar | Requiere longitud adicional y zonas de carga despejadas |
| Flujo de trabajo del operador | El operador espera a que termine el corte antes de acceder a la lámina | El operador puede descargar y preparar la siguiente lámina fuera de la zona activa de corte |
| Mantenimiento | Menos componentes móviles en la mesa | Mesa adicional, rieles, transmisiones, sensores y mecanismo de intercambio |
|
Mejor ajuste | Volumen de bajo a medio, alta variedad de piezas (high-mix), espacio limitado | Lotes repetitivos, trabajo en múltiples turnos y producción limitada por el tiempo de cambio de lámina |
¿Qué es una máquina de láser de fibra de mesa simple?
Un láser de fibra de mesa simple utiliza una sola plataforma, donde cada lámina se carga, se corta y se descarga. Los modelos de HT, como la máquina de corte por láser de fibra HT FC-1530 y la máquina de corte por láser de fibra HT FC-2040, emplean este flujo de trabajo de plataforma plana. La página de la FC-1530 especifica un área de trabajo de 3000 × 1500 mm, una velocidad de procesamiento de 60 m/min, una aceleración de 0.4G y una precisión de reposicionamiento de ±0.02 mm para metales industriales comunes.
Este diseño suele ser un punto de entrada práctico debido a que es más sencillo de instalar, más fácil de adaptar a la distribución existente del taller y menos costoso. Su principal limitación surge cuando el láser termina de cortar rápidamente pero debe esperar mientras el operador realiza el cambio de lámina.
¿Qué es una máquina de láser de fibra con mesa de intercambio?
Una máquina con mesa de intercambio cuenta con dos plataformas de trabajo, a menudo llamadas mesas alternas (shuttle tables), dobles o de palé. Una mesa permanece dentro del área de corte mientras la otra está en el exterior para las labores de carga y descarga. Cuando el programa de corte finaliza, las plataformas intercambian posiciones y el siguiente trabajo puede comenzar con un tiempo de inactividad mucho menor.
HT posiciona la FC-2040 con mesa de intercambio para producción continua. Su página especifica un área de trabajo de 2000 × 4000 mm, una capacidad de carga por mesa de 700 kg, una velocidad de corte de 60 m/min, una aceleración de 0.4G, una precisión de posicionamiento de ±0.05 mm y una precisión de reposicionamiento de ±0.02 mm.
Diferencias clave entre las máquinas de mesa simple y de mesa de intercambio
Velocidad de corte vs. Rendimiento global (throughput)
Con la misma potencia de láser, hardware de movimiento y configuración, el tiempo de corte para un mismo anidamiento (nest) debe ser comparable. La mesa de intercambio optimiza el tiempo entre cortes. Su ventaja es mayor cuando los ciclos de corte son cortos y los cambios manuales son largos, y es menor cuando las láminas tardan mucho tiempo en cortarse.
Carga, descarga y tiempo de inactividad del láser
En una mesa simple, el corte y la manipulación de la lámina ocurren de manera secuencial. En una mesa de intercambio, gran parte de la manipulación se solapa con el proceso de corte. Registre los tiempos promedio de corte y de cambio de lámina para trabajos representativos. Ahorrar la mayor parte de un cambio de ocho minutos es muy significativo en un corte de 12 minutos, pero influye mucho menos en un corte de 90 minutos.
Precio de compra y costo total de propiedad
Una máquina de mesa simple suele tener un costo inicial menor. Una mesa de intercambio añade estructura, componentes de movimiento, protecciones de seguridad y trabajo de instalación. Compare el costo completo: financiamiento, flete, extracción de humos, gas, mano de obra, mantenimiento, repuestos y el valor de la capacidad adicional obtenida. El costo extra se justifica cuando el margen de contribución adicional supera el costo anual de propiedad.
Requerimientos de espacio y manipulación de materiales
Una mesa simple es más fácil de ubicar. Una mesa de intercambio requiere espacio para ambas plataformas, el recorrido del mecanismo, el acceso del operador, la preparación de materiales, la extracción de desecho (scrap) y la maniobra de montacargas o grúas. Diseñe el plano de la celda completa, incluyendo el enfriador (chiller), el colector de polvo, el sistema de gas, el gabinete eléctrico, los estantes de material y el espacio libre para mantenimiento.
Eficiencia laboral y carga de trabajo del operador
Una mesa de intercambio reduce el tiempo de espera del operador y establece un ritmo de carga más constante. Esto no elimina automáticamente la mano de obra: las láminas, las piezas y el material de desecho (scrap) aún requieren manipulación, a menudo a un ritmo más acelerado. El mayor beneficio se obtiene cuando un solo operador puede atender de manera segura varios procesos o cuando la carga se realiza con la ayuda de equipos de elevación.
Mantenimiento y complejidad mecánica
Una mesa simple posee menos componentes de movimiento. Los sistemas de intercambio añaden rieles, sistemas de transmisión, sensores, puntos de alineación e interbloqueos (interlocks). El mantenimiento preventivo incluye la eliminación de residuos, la verificación de lubricación y alineación, y la comprobación de sensores. Este mantenimiento adicional es manejable, pero debe incorporarse en la planificación del tiempo de actividad (uptime) y el stock de repuestos.
Seguridad, cerramientos y acceso del operador
Las mesas de intercambio separan la carga del proceso activo de corte, pero esto no reemplaza las protecciones, los sistemas de extracción de humos, los interbloqueos, la capacitación y el cumplimiento de las normativas locales. Aunque existen máquinas de mesa de intercambio de estructura abierta, se deben gestionar los riesgos de acceso e iluminación o exposición. Confirme que el equipo incluya las puertas, cortinas de luz, zonas de extracción, cámaras y paradas de emergencia requeridas.
Automatización y escalabilidad futura
Una mesa simple puede utilizar carga manual, grúas o dispositivos de elevación. Una mesa de intercambio representa un paso estratégico hacia la automatización, ya que estandariza la transferencia de material. Verifique la compatibilidad con cargadores, descargadores, torres de almacenamiento, clasificación de piezas, programación y operación sin supervisión (unattended operation). Una máquina más económica puede resultar costosa a largo plazo si no permite escalar la producción.
Cuándo tiene más sentido una máquina de láser de fibra de mesa simple
Aplicaciones ideales y perfiles de producción
Una mesa simple suele adaptarse bien a empresas emergentes (start-ups), talleres de fabricación pequeños, fabricantes de señalización, departamentos de mantenimiento, operaciones de prototipado y talleres con alta variedad de trabajos (high-mix job shops). También resulta conveniente cuando los cortes son extensos, las láminas se cambian con poca frecuencia, la manipulación de material ya es rápida o el espacio es limitado. La HT FC-1530 es una opción de formato estándar; confirme la configuración exacta de plataforma plana para la FC-2040 con HT.
Señales de que su taller aún no necesita una mesa de intercambio
Manténgase con una mesa simple cuando la utilización del equipo sea inconsistente, los operadores puedan mantener el ritmo, los cuellos de botella se encuentren en la programación o en procesos posteriores, o cuando disponer de capacidad adicional no genere nuevas ventas. Una segunda mesa no solucionará deficiencias en el anidamiento (nesting), la falta de material, cotizaciones lentas, una extracción de humos deficiente o una potencia de láser insuficiente.
Cuándo vale la pena una máquina de láser de fibra con mesa de intercambio
Aplicaciones ideales y perfiles de producción
Una mesa de intercambio ofrece su mayor valor en la producción repetitiva, la fabricación por contrato, la elaboración de gabinetes y cerramientos, componentes HVAC, señalización industrial y otros trabajos a lámina completa. Resulta especialmente atractiva en instalaciones con múltiples turnos de trabajo donde los minutos de inactividad se acumulan. El formato de 2000 × 4000 mm de la HT FC-2040 con mesa de intercambio está orientado a flujos de trabajo continuos con láminas de gran tamaño.
Señales de que la carga y descarga están limitando la producción
Considere actualizar su equipo cuando el láser permanezca inactivo durante la clasificación y carga de material, los tiempos de cambio de lámina generen horas extra o se subcontrate trabajo a pesar de contar con una gran demanda. Monitoree el tiempo de emisión del haz (beam-on time), el tiempo de preparación, los minutos gastados en cambios de lámina, las demoras y las láminas completadas. Cuando el tiempo de cambio de lámina represente una fracción significativa y recurrente del tiempo programado, el retorno de inversión será claramente medible.
Mesa simple vs. mesa de intercambio según el tipo de taller
Talleres de mecanizado (job shops) y producción de alta variedad y bajo volumen (high-mix, low-volume)
Los talleres de mecanizado a menudo se benefician del menor costo y la flexibilidad de una mesa simple, ya que la programación, los cambios de material, la inspección y la configuración específica para cada cliente suelen dominar el ciclo. Aun así, una mesa de intercambio puede ser rentable cuando el taller ejecuta muchos anidamientos (nests) cortos o cuenta con suficiente trabajo recurrente para mantener la máquina programada de forma continua.
Fabricantes por contrato y producción de lotes repetitivos
Los fabricantes por contrato pueden utilizar la segunda mesa para estandarizar la carga, reducir los tiempos de espera (queue time) y proteger los plazos de entrega. La ventaja es mayor cuando los materiales, los tamaños de lámina y los anidamientos se repiten. Un flujo de trabajo disciplinado permite tener lista la siguiente lámina, el programa, la selección de gas y la ruta posterior de producción antes de que finalice la lámina actual.
Instalaciones de volumen elevado y múltiples turnos
En operaciones de múltiples turnos, el costo adicional de la mesa de intercambio se amortiza en un mayor número de horas operativas. Incluso una ganancia modesta por cada cambio de lámina puede acumularse en una capacidad semanal significativa. Estas instalaciones deben comparar la FC-2040 con mesa de intercambio frente a otros modelos de HT con mesa de intercambio o listos para automatización, considerando el ancho de lámina, el requerimiento de potencia, el cerramiento, el método de carga y pruebas verificadas de tiempo de ciclo.
¿Qué configuración de mesa de láser de fibra debería elegir?
Elija una mesa simple cuando el capital o el espacio sean limitados, la producción sea variable o la carga de material no represente un cuello de botella. Elija una mesa de intercambio cuando el nivel de utilización sea alto, los trabajos sean repetitivos, los cambios de lámina sean medibles y la producción adicional pueda venderse. Utilice las guías sobre cómo elegir una máquina de corte por láser de fibra y la guía de compra de la mejor máquina de corte por láser de fibra para comparar potencia, área de trabajo, servicios auxiliares, controles, servicio técnico y planes de expansión.
Para obtener una cotización final, proporcione los tamaños de lámina estándar, materiales, espesores, volumen diario, archivos CAD, requerimientos de acabado de bordes, plano de distribución del taller, equipos de manipulación y esquema de turnos de trabajo. Solicite muestras cronometradas y una especificación escrita para la configuración exacta. Elija el diseño que reduzca el costo por pieza sin trasladar el cuello de botella a otra área.
Preguntas frecuentes
¿Cuánto tiempo de producción puede ahorrar una mesa de intercambio?
Los ahorros dependen de la relación entre el tiempo de manipulación y el tiempo de corte. Mida los minutos actuales de carga y descarga por lámina y, a continuación, calcule cuánto tiempo puede solaparse con el siguiente ciclo de corte. Los ciclos de corte cortos con cambios manuales largos generan el mayor porcentaje de ganancia.
¿Qué tipo de mesa es mejor para un taller de fabricación pequeño?
Una mesa simple suele ser el punto de partida más práctico, ya que cuesta menos y ocupa menos espacio. Sin embargo, una mesa de intercambio puede seguir teniendo sentido para un taller pequeño con una fuerte demanda repetitiva y un cuello de botella documentado en la carga de material.
¿Una mesa de intercambio reduce las necesidades de mano de obra?
Puede reducir el tiempo de espera del operador y mejorar la productividad laboral, pero no elimina el trabajo de carga, clasificación y manipulación del material de desecho (scrap). Los ahorros de personal dependen de la distribución general de la celda de trabajo y de si la manipulación de materiales está mecanizada.
¿Las máquinas de láser de fibra con mesa de intercambio son más costosas de mantener?
Pueden tener necesidades de mantenimiento algo mayores debido a que el mecanismo de intercambio incluye más piezas móviles y sensores. La limpieza de rutina, la lubricación, las comprobaciones de alineación y el acceso a piezas de repuesto ayudan a proteger el tiempo de actividad (uptime).
¿Una mesa alterna (shuttle table) es lo mismo que una mesa de intercambio o mesa doble?
En la mayoría de las conversaciones sobre la compra de un láser de fibra, los términos mesa alterna (shuttle table), mesa de intercambio, cambiador de palés y mesa doble describen el mismo concepto básico de dos plataformas. Confirme la secuencia real de movimiento y el acceso para la carga, ya que los diseños varían.
¿Una máquina de láser de fibra de estructura abierta puede utilizar una mesa de intercambio?
Sí, una máquina de estructura abierta se puede construir con un mecanismo de mesa de intercambio. La instalación aún requiere las protecciones adecuadas, acceso controlado, extracción de humos, capacitación y el cumplimiento de los requisitos de seguridad láser aplicables.
¿Cuándo debería un taller pasar de una mesa simple a un sistema automatizado de carga y descarga?
Pase a la automatización cuando la utilización del equipo sea consistentemente alta, la manipulación manual limite la producción, la disponibilidad de mano de obra sea una restricción, los formatos de material estén estandarizados y los ahorros proyectados justifiquen los costos del cargador, almacenamiento, software, integración y servicio técnico.
