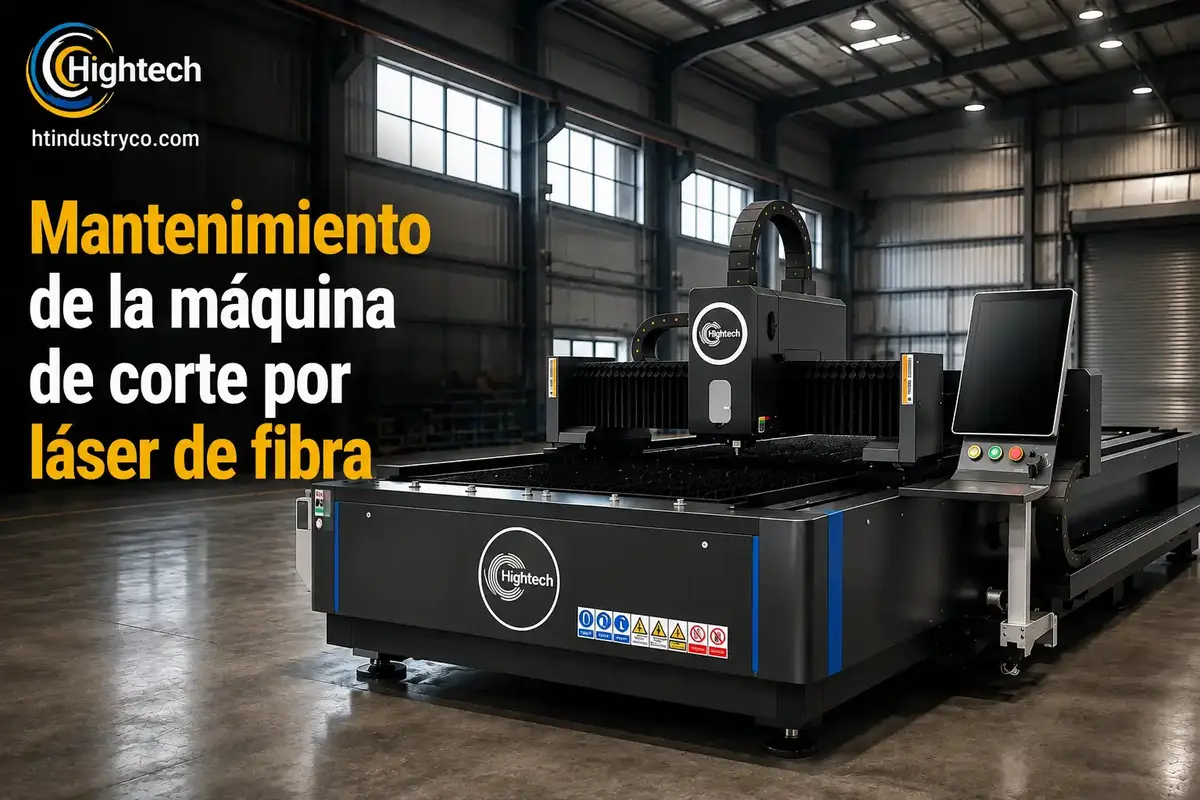

Mantenimiento de la máquina de corte por láser de fibra: Guía completa de mantenimiento preventivo
Table of Contents
Una cortadora por láser de fibra puede utilizar una fuente de estado sólido y un haz transmitido por fibra óptica, pero la máquina completa sigue dependiendo de ópticas limpias, refrigeración estable, gas de asistencia seco, un movimiento preciso, una extracción eficaz y operadores disciplinados. El mantenimiento preventivo protege estos sistemas antes de que pequeños problemas se transformen en bordes de mala calidad, piezas rechazadas, alarmas o paradas no planificadas en la producción.
Las máquinas de corte por láser de fibra de HT Industry incluyen configuraciones de mesa plana compacta, industrial estándar, gran formato, mesa de intercambio y combinadas para láminas y tubos.
Por qué es importante el mantenimiento de la máquina de corte por láser de fibra
El mantenimiento de rutina garantiza una calidad de corte constante, una disponibilidad confiable y una mayor vida útil de los componentes. Las lentes sucias, las boquillas (nozzles) dañadas, el bajo flujo en el enfriador (chiller), la escoria acumulada y las piezas de movimiento flojas pueden provocar sobrecalentamiento, riesgo de incendio, bordes deficientes o una disminución en la precisión.
En comparación entre el láser de fibra frente al láser de CO2, los sistemas de fibra generalmente requieren menos alineación en la trayectoria del haz; sin embargo, un menor mantenimiento óptico no significa cero mantenimiento. El cabezal de corte, el enfriador de agua (chiller), el sistema de guías, el suministro de gas de asistencia, el sistema de extracción, el gabinete eléctrico y la mesa de trabajo necesitan una atención planificada.
Una máquina compacta HT FC-1325 para tiradas cortas acumula desgaste de forma diferente a una mesa de intercambio HT FC-2040 que funciona de forma continua, mientras que una HT 3015 ST añade componentes para la manipulación de tubos.
Reglas de seguridad antes de realizar el mantenimiento
Detenga la producción, siga el procedimiento de apagado aprobado y aplique el proceso de bloqueo/etiquetado (lockout/tagout) de las instalaciones antes de ingresar a áreas peligrosas o retirar cubiertas. Utilice el equipo de protección individual (EPI / PPE) especificado para la tarea, incluyendo protección ocular adecuada, guantes resistentes a cortes para láminas metálicas y protección respiratoria cuando la exposición al polvo lo requiera.
Trate los capacitores, las líneas neumáticas, los cilindros de gas, los ejes elevados, las mesas de intercambio y los paneles pesados como riesgos de energía almacenada. Mantenga las chispas, la escoria caliente, los residuos aceitosos y el polvo combustible alejados del área de corte y del sistema de extracción. Los operadores deben limitar su trabajo a las tareas aprobadas de limpieza, inspección, reemplazo de consumibles, lubricación y comprobaciones básicas. El diagnóstico y reparación eléctrica, la intervención interna de la fuente láser, el servicio a las ópticas selladas, el ajuste de servomotores y la reparación de interbloqueos (interlocks) corresponden exclusivamente a técnicos capacitados.
El manual de la máquina y los intervalos fijados por el fabricante siempre tienen prioridad. Solicite orientación al proveedor cuando la introducción de nuevos materiales, ciclos de trabajo más exigentes, entornos inusuales o modificaciones alteren las condiciones de operación normales.
Tabla de resumen del programa de mantenimiento de la máquina de corte por láser de fibra
Diaria o por cada turno de trabajo | • Inspeccionar la boquilla (nozzle), el anillo cerámico, el estado de la ventana de protección y el exterior del cabezal de corte. • Confirmar el nivel de agua del enfriador (chiller), la temperatura, el flujo y el estado de las alarmas. • Comprobar la presión del gas de asistencia, la pureza y la ausencia de fugas visibles. • Retirar sobrantes sueltos (scrap), escoria y residuos combustibles; verificar el flujo de aire de extracción. • Escuchar para detectar ruidos o vibraciones inusuales y realizar un corte de prueba cuando la calidad sea incierta. |
Semanal | • Limpiar el cerramiento, las lamas (slats), los cajones, las bandejas para escoria, los sensores y las cadenas portacables expuestas. • Drenar la humedad del compresor e inspeccionar los filtros del sistema de tratamiento de aire y los secadores. • Verificar rieles, cremalleras, piñones, correas, acoplamientos, puntos de lubricación, mangueras, conexiones a tierra, interruptores de límite e interbloqueos (interlocks). • Revisar las alarmas y registrar los mensajes recurrentes. |
Mensual | • Inspeccionar o reemplazar los filtros del gabinete eléctrico y del sistema de extracción según el nivel de acumulación de suciedad. • Verificar los filtros del enfriador (chiller), la calidad del agua, las mangueras y la ausencia de fugas. • Verificar el centrado de la boquilla (nozzle), la consistencia focal, el sensor de altura y la repetibilidad de posicionamiento. • Inspeccionar ventiladores, conectores, cables visibles, el enrutamiento de la fibra óptica y los sellos antipolvo. • Realizar una copia de seguridad (backup) de los parámetros de la máquina y de las configuraciones de control aprobadas. |
Trimestral a anual |
• Programar una limpieza profunda, verificaciones del sistema de lubricación, pruebas de precisión, inspección eléctrica, servicio al enfriador (chiller), pruebas al sistema de extracción y una revisión profesional según los intervalos del fabricante. • Acortar los intervalos de mantenimiento en talleres polvorientos, cálidos, húmedos o con ciclos de trabajo exigentes. |
Cómo mantener el cabezal de corte, la boquilla y el anillo cerámico
La boquilla (nozzle) da forma al flujo de gas de asistencia y revela rápidamente la aparición de problemas. Antes de cada turno, inspecciónela para detectar salpicaduras, un orificio agrandado, abolladuras, decoloración o desgaste descentrado. Reemplace cualquier boquilla que no pueda limpiarse sin alterar su geometría; nunca raspe el orificio con una herramienta dura.
Inspeccione el anillo cerámico en busca de despostilladuras, grietas, holguras, contaminación o un sensor de altura inestable. Limpie únicamente el exterior accesible del cabezal de corte utilizando materiales aprobados que no suelten pelusa. No sople aire comprimido del taller hacia las aberturas ni toque las superficies ópticas internas.
Tras el reemplazo, verifique el centrado y el sensor de altura, confirme el enfoque y ejecute un corte de prueba. La máquina de corte por láser de fibra HT FC-1530 utiliza un cabezal de enfoque automático con control capacitivo de altura; estas funciones mejoran la consistencia, pero siguen dependiendo de una boquilla limpia, un centrado correcto y una detección confiable.
Cómo inspeccionar y limpiar las lentes de protección y los componentes ópticos
Una lente de protección contaminada puede provocar un corte débil, perforaciones inconsistentes, una sangría (kerf) más ancha, mayor presencia de escoria (dross) o un calentamiento rápido. Inspecciónela en un área limpia y libre de polvo, bajo una iluminación adecuada, para detectar opacidad, partículas, huellas dactilares, rayones, daños en el recubrimiento, marcas de quemadura o una zona difusa afectada por el calor.
Utilice únicamente guantes, papel para lentes, hisopos y líquidos de limpieza aprobados. Manipule la lente por sus bordes, emplee una superficie de limpieza limpia en cada pasada y evite arrastrar partículas sobre el recubrimiento. Vuelva a instalarla en la orientación correcta con sellos limpios. Reemplace la lente en lugar de limpiarla si presenta rayones, picaduras, quemaduras o delaminación.
No abra los conjuntos sellados de la fuente láser ni del interior del cabezal de corte. Determinados productos de HT Industry utilizan fuentes Raycus y cabezales Raytools descritos como estables y de bajo mantenimiento, pero esto no autoriza el servicio interno. Escale el problema si detecta contaminación repetida de la lente, fallas rápidas en la misma, opacidad interna o una pérdida de potencia no explicada.
Mantenimiento del enfriador de agua (Chiller) y del sistema de refrigeración
El enfriador de agua (chiller) estabiliza la temperatura de la fuente y del cabezal. En cada turno, verifique el nivel de agua, las temperaturas de suministro y retorno, el flujo, las alarmas, las mangueras y las conexiones; mantenga despejadas las aberturas de ventilación.
Utilice únicamente el tipo de agua y los aditivos aprobados para la fuente y el enfriador (chiller) instalados. No asuma que el agua del grifo, el anticongelante automotriz o un biocida no aprobado son aceptables. Reemplace el agua y los filtros en los intervalos especificados por el fabricante, o antes si la conductividad, la acumulación de sarro, el crecimiento biológico, la contaminación o las alarmas repetidas indican un problema.
Inspeccione las mangueras para detectar dobleces, abrasión, fugas o conexiones flojas. Proteja el equipo contra la congelación y siga los procedimientos de apagado aprobados. HT Industry incluye un enfriador de agua Hanli en la HT FC-1530, lo que ilustra por qué la refrigeración debe tratarse como un sistema de producción fundamental.
Mantenimiento del gas de asistencia y del sistema de aire comprimido
Confirme que el oxígeno, el nitrógeno o el aire comprimido sean los adecuados para el material y el proceso. Verifique la presión en la máquina, el estado del regulador, la integridad de las mangueras, el ajuste de las conexiones, la pureza del gas y su nivel de sequedad. La humedad, el aceite o las partículas en suspensión pueden contaminar las ópticas y desestabilizar el corte.
Drene los tanques receptores del compresor y las trampas de humedad, y realice el mantenimiento de los filtros y secadores según lo programado. Investigue caídas de presión, oscilaciones en el regulador (hunting), congelamiento o ciclos excesivos del compresor antes de ajustar los parámetros de corte. Los problemas con el suministro de gas a menudo se manifiestan como perforaciones incompletas, presencia excesiva de escoria (dross), oxidación, bordes rugosos o resultados inconsistentes a lo largo de la lámina.
Mantenimiento del sistema de movimiento y lubricación
Limpie y lubrique rieles, cremalleras, piñones, rodamientos y husillos de bolas (ball screws) únicamente como se especifica. Demasiada poca lubricación acelera el desgaste; un exceso atrae polvo abrasivo. Inspeccione correas, acoplamientos, cadenas portacables, cubiertas de protección y sujetadores para detectar holguras o daños.
Escuche para detectar chasquidos, rechinidos, chirridos o cambios en el tono de los servomotores. Verifique la presencia de vibraciones, juego holgado (backlash), pérdida de posición, alarmas en los ejes o desviación en las dimensiones. Los modelos de HT Industry, como la HT FC-1530, utilizan movimiento XY impulsado por cremallera y componentes de servo de alta precisión, por lo que la contaminación o las piezas de transmisión flojas pueden afectar directamente la precisión.
Mantenimiento de la mesa de trabajo, escoria, extracción de polvo y ventilación
Retire los sobrantes (scrap) y la escoria antes de que obstruyan las lamas (slats), dañen piezas o creen una carga de material combustible con riesgo de incendio. Limpie los cajones, las bandejas de escoria, las áreas de la mesa de intercambio y el cerramiento sin dirigir el polvo hacia las ópticas o los componentes electrónicos. Reemplace las lamas gravemente dobladas o quemadas que ya no sostengan las láminas de forma segura.
Inspeccione los filtros de extracción, los sopladores (blowers), los conductos, los sellos, los dispositivos de control de chispas y el flujo de aire. Una máquina de gran formato o con mesa de intercambio puede generar una gran cantidad de humos durante la producción continua, por lo que la frecuencia de servicio debe reflejar la carga de trabajo real. Nunca opere la máquina con la ventilación desactivada o con residuos combustibles acumulados.
Comprobaciones del gabinete eléctrico, controles, software y cable de fibra óptica
Mantenga cerradas las puertas del gabinete eléctrico durante la producción. Limpie o reemplace los filtros del gabinete, verifique el funcionamiento de los ventiladores e inspeccione los cables visibles, conectores, conductores de puesta a tierra y sellos antipolvo. Un técnico calificado debe atender cualquier decoloración por calor, terminales flojas, aislamiento dañado, disparos repetidos de los disyuntores o fallas en el sistema de enfriamiento.
Realice una copia de seguridad (backup) de los parámetros y configuraciones aprobadas antes de realizar trabajos en el software. Revise el historial de alarmas para identificar patrones en lugar de borrar las fallas sin investigar. Aplique únicamente las actualizaciones aprobadas por el proveedor. Inspeccione externamente el cable de fibra óptica para detectar dobleces cerrados, aplastamientos, abrasión, exposición al calor o tensión, pero no desconecte ni abra los conjuntos ópticos sellados sin autorización.
Señales de advertencia relacionadas con el mantenimiento y resolución de problemas
Cuando la calidad disminuya, confirme el programa, el material, el espesor y el gas; inspeccione la boquilla (nozzle), el anillo cerámico, la lente, el centrado y el enfoque; verifique el gas, el enfriador (chiller), la extracción y el estado de la lámina; luego, ejecute un patrón de prueba conocido y compare el registro.
La presencia de rebabas, escoria (dross), cortes incompletos, una sangría (kerf) más ancha, una potencia de salida débil o intermitente, alarmas en el enfriador (chiller), presión inestable, ruidos anormales, vibraciones, errores en los ejes y la pérdida de precisión son señales de mantenimiento, no razones para seguir aumentando la potencia o reduciendo la velocidad del proceso indefinidamente. Escale el problema cuando los síntomas persistan o cuando los sistemas de seguridad estén involucrados.
Mantenimiento ambiental y estacional
Controle la temperatura y la humedad para evitar la condensación cuando los componentes fríos entren en contacto con aire cálido y húmedo. Mantenga la máquina dentro del rango ambiental especificado por el proveedor, monitoree el punto de rocío donde las condiciones fluctúen y permita que las temperaturas se estabilicen antes de la puesta en marcha.
Aumente la frecuencia de limpieza y el servicio a los filtros en talleres polvorientos. Acorte los intervalos de revisión del sistema de enfriamiento y del gabinete eléctrico durante temporadas de calor o en jornadas de producción de ciclo continuo. Durante períodos prolongados de inactividad, limpie la máquina, proteja el metal expuesto, realice copias de seguridad de los datos, asegure el suministro de gas, mantenga el enfriador (chiller) según las instrucciones y siga la inspección de reinicio prescrita.
Registros de mantenimiento, consumibles y repuestos críticos
Registre las fechas, las horas de operación, las lecturas del agua, las observaciones sobre el gas, las alarmas, los trabajos de limpieza, la lubricación, los cambios de consumibles, los cortes de prueba y las intervenciones de los técnicos. Las tendencias permiten identificar fallas repetitivas y facilitan la programación del mantenimiento durante las paradas planificadas de producción.
Mantenga un stock de boquillas (nozzles), lentes de protección, anillos cerámicos, filtros, sellos, lubricantes y materiales de limpieza aprobados para el cabezal y la máquina instalados. Los propietarios de equipos con mesa de intercambio o con sistemas combinados para láminas y tubos también deben identificar las piezas de desgaste específicas de su configuración. HT Industry señala que hay repuestos, capacitación, resolución de problemas y guías de mantenimiento disponibles para los equipos compatibles, por lo que se recomienda conservar la información de contacto del proveedor junto con los registros de servicio.
Preguntas frecuentes
¿Con qué frecuencia se debe realizar el mantenimiento de una máquina de corte por láser de fibra?
Complete las comprobaciones del operador en cada turno, las tareas semanales y mensuales según lo programado, y el servicio profesional en los intervalos más largos del fabricante.
¿Qué mantenimiento se debe completar antes de cada turno?
Inspeccione la boquilla (nozzle) y el anillo cerámico, verifique el estado del enfriador (chiller) y del gas, retire los residuos, confirme la extracción y realice un corte de prueba cuando sea necesario.
¿Cómo se limpia de forma segura una lente de protección de láser de fibra?
Trabaje en un área limpia con guantes, papel para lentes, hisopos y líquidos aprobados; manipule por el borde y reemplace las lentes dañadas.
¿Cómo se puede saber cuándo es necesario reemplazar una boquilla o un anillo cerámico?
Reemplace las piezas que presenten grietas, despostilladuras, deformaciones, orificios agrandados, contaminación persistente, desgaste descentrado o una detección de altura inestable.
¿Qué tipo de agua se debe utilizar en el enfriador (chiller) de un láser de fibra?
Utilice únicamente la especificación de agua y los aditivos aprobados por el fabricante del enfriador (chiller) y de la fuente láser.
¿Con qué frecuencia se deben cambiar el agua y los filtros del enfriador (chiller)?
Siga el intervalo específico del modelo y cámbielos antes cuando la calidad del agua, la contaminación, el flujo o las alarmas indiquen un deterioro.
¿La fuente de láser de fibra requiere mantenimiento de rutina por sí misma?
La fuente sellada es generalmente de bajo mantenimiento, pero las condiciones de enfriamiento, eléctricas, ambientales y de alarma aún requieren monitoreo.
¿Por qué puede disminuir la calidad de corte sin que se hayan cambiado los parámetros?
Las causas comunes incluyen desgaste de la boquilla (nozzle), contaminación de la lente, inestabilidad del gas, error de enfoque, componentes de movimiento sucios, extracción deficiente o variaciones en el material.
¿Qué tareas de mantenimiento puede realizar un operador?
Tareas típicas del operador incluyen limpiezas aprobadas, inspecciones, cambios de consumibles, lubricación, lecturas básicas, cortes de prueba y registro de datos.
¿Cuándo debe realizar el servicio a la máquina un técnico capacitado?
Recurra a un técnico para fallas eléctricas, ópticas selladas, alarmas de la fuente, daños en el cable de fibra, alineación, trabajos en servomotores o reparaciones del sistema de seguridad.
¿Cómo se previene la condensación?
Controle la humedad y la temperatura, monitoree el punto de rocío, evite exponer componentes fríos al aire húmedo y estabilice la máquina antes de la puesta en marcha.
¿Qué mantenimiento se requiere durante períodos prolongados de inactividad?
Limpie y proteja la máquina, realice copias de seguridad de las configuraciones, asegure los gases, mantenga o drene la refrigeración según las instrucciones y complete una inspección de reinicio.
¿Qué piezas de repuesto debería conservar un taller?
Conserve boquillas (nozzles), lentes de protección, anillos cerámicos, filtros, sellos, lubricantes, materiales de limpieza aprobados y piezas de desgaste específicas del modelo.
¿Cómo debe cambiar el mantenimiento en un taller polvoriento o de alta producción?
Acorte los intervalos de limpieza, filtros, extracción, enfriamiento e inspección de acuerdo con la carga de trabajo medida y las horas de operación.
