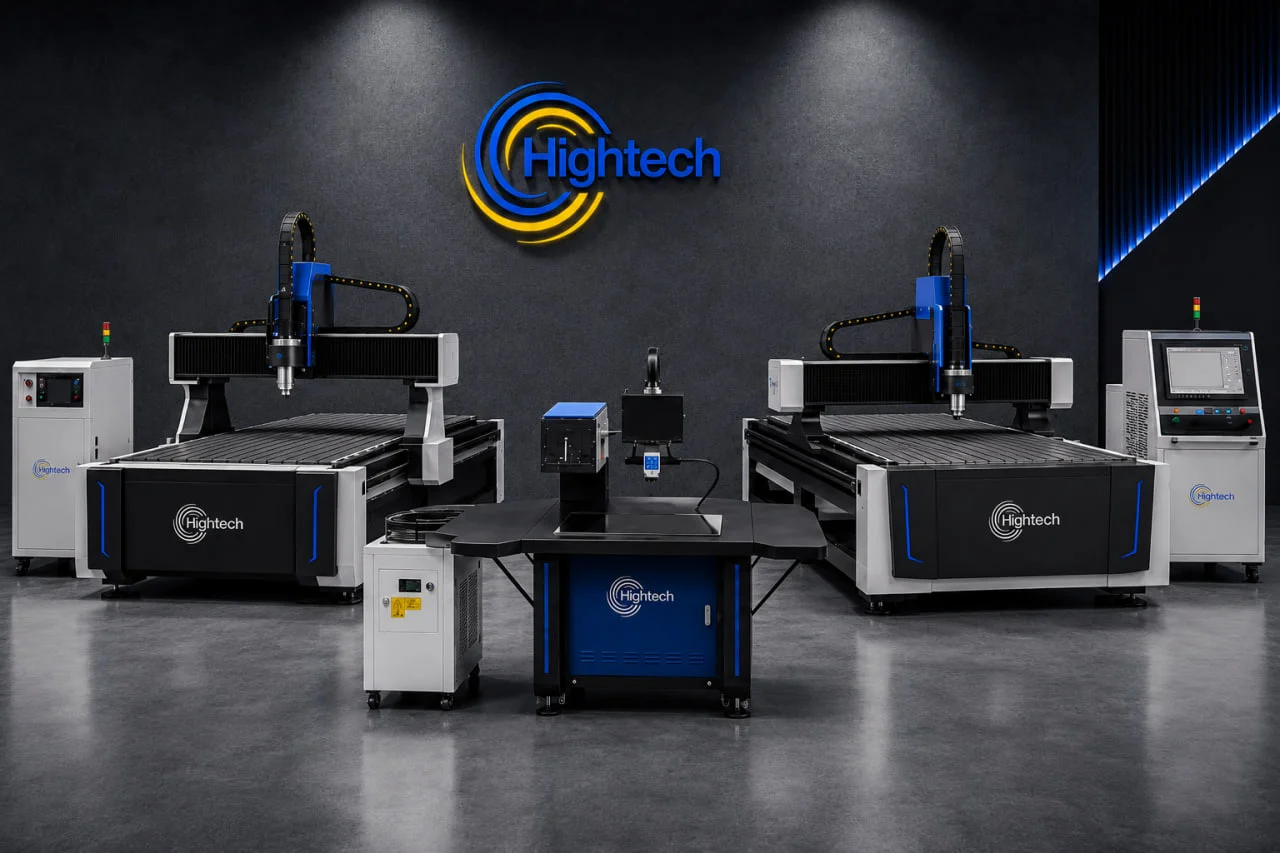

¿Cuáles son los diferentes tipos de ruteadoras CNC?
Table of Contents
Las ruteadoras CNC se pueden agrupar por el movimiento de sus ejes, el tamaño de la máquina, el sistema de herramientas, el diseño de la mesa, el nivel de automatización y los materiales para los que están construidas.
La frase «tipos de ruteadoras CNC» no describe una lista fija y única. Una máquina puede ser, al mismo tiempo, una ruteadora de 3 ejes, una mesa plana industrial, un sistema con cambio automático de herramientas y una ruteadora para carpintería. Las etiquetas se superponen porque cada una describe una característica diferente: movimiento, tamaño, herramientas, diseño de mesa o aplicación.
Esta guía explica los principales tipos de ruteadoras CNC y utiliza las máquinas de HT Industry como ejemplos prácticos, desde la HT R1 Q de 2.2 kW y la serie R3 de 3.2 kW, hasta la RX6 con cambio automático de brocas, la industrial R6 y la híbrida HTR5.
DATO RÁPIDO
La mayoría de las ruteadoras comerciales para el procesamiento de láminas son máquinas de mesa plana de 3 ejes. Los ejes adicionales son valiosos cuando la pieza de trabajo es redonda, tiene varias caras o requiere acceso de la herramienta en ángulo, pero disponer de más ejes no hace que una ruteadora sea automáticamente más rápida, más precisa o mejor para todos los trabajos.
¿Cómo se clasifican las ruteadoras CNC?
La clasificación de las ruteadoras CNC resulta más sencilla cuando se separan las preguntas. La configuración de ejes describe el movimiento; el tamaño describe la huella (footprint) y la capacidad; el sistema de herramientas describe cómo se cambian o combinan las cortadoras; el diseño de la mesa describe la sujeción de la pieza de trabajo; y las categorías de aplicación describen los materiales o las tareas de producción.
Por ejemplo, la HT R3 Q es una mesa plana comercial de 3 ejes con sujeción por vacío, mientras que la HT RX6 añade cambio automático de brocas y calibración. La HT R6 se orienta hacia la producción industrial con un husillo (spindle) de 5.5 kW, servomotores, sujeción por vacío, colector de polvo y lubricación automática. Estas etiquetas describen diferentes capacidades en lugar de clases de máquinas competidoras.
Tipos de ruteadoras CNC por configuración de ejes
El número y la disposición de los ejes determinan las direcciones desde las cuales la cortadora puede llegar a la pieza. Para obtener una explicación más detallada movimiento por movimiento, consulte la guía de HT Industry sobre configuraciones de ejes en ruteadoras CNC.
Ruteadoras CNC de 3 ejes
Una ruteadora de 3 ejes se desplaza a lo largo de los ejes X, Y y Z: a lo ancho y largo de la mesa, y verticalmente sobre el material. Corta contornos de láminas, bolsillos (pockets), ranuras, letras, relieves y orificios taladrados accesibles desde arriba. Las caras de letreros, paneles de gabinetes, piezas de muebles, letras de acrílico y componentes de MDF son trabajos típicos.
Muchos modelos de HT Industry se ajustan a esta categoría de caballo de batalla. La HT R1 Q utiliza un husillo enfriado por agua de 2.2 kW, mientras que la HT R3 E, R3 Q y HT R3 Q Plus utilizan husillos de 3.2 kW y sistemas de movimiento de formato grande. Para material plano, una ruteadora de 3 ejes rígida suele ser la opción más económica.
Ruteadoras CNC con eje giratorio (Rotary)
Una ruteadora con eje giratorio añade un plato de sujeción (chuck) o un sistema de rodillos que hace girar una pieza de trabajo cilíndrica. Se utiliza para patas de mesas, balaustres, columnas, letreros redondos, mangos y grabados envolventes. Algunos módulos giratorios son accesorios instalados en una mesa plana; otros están completamente integrados.
Un accesorio de indexación gira la pieza a una posición y se detiene mientras los ejes lineales realizan el corte. Un eje giratorio coordinado puede girar durante el mecanizado, produciendo espirales continuas y diseños envolventes más suaves.
Ruteadoras CNC de 4 ejes
Una ruteadora de 4 ejes combina el movimiento en los ejes X, Y y Z con un eje giratorio controlado. Esto reduce la necesidad de reposicionar la pieza cuando requiere mecanizado alrededor de su circunferencia o en varios lados, lo que la resulta útil para patas, postes, columnas y componentes de múltiples caras.
Elija un sistema de 4 ejes reales cuando el movimiento simultáneo, la rotación repetible o la producción cilíndrica regular sean fundamentales para su flujo de trabajo.
Ruteadoras CNC de 5 ejes
Una ruteadora de 5 ejes añade dos direcciones de rotación a los tres ejes lineales. La herramienta puede aproximarse desde múltiples ángulos para mecanizar contornos profundos, caras en ángulo, moldes, esculturas, materiales compuestos (composites) y prototipos complejos en menos configuraciones (setups).
Las desventajas son un costo más elevado, una programación más compleja y mayores exigencias en la fijación de piezas y en la planificación para evitar colisiones. Para letreros planos o láminas para gabinetes, una ruteadora de producción de 3 ejes suele ser más simple y rápida.
Tipos de ruteadoras CNC por tamaño y escala de producción
Ruteadoras CNC de escritorio y mini
Las ruteadoras de escritorio y mini cuentan con áreas de trabajo reducidas y chasis ligeros. Son ideales para educación, prototipos, grabados pequeños, piezas de modelismo y trabajos artesanales de bajo volumen. Su tamaño compacto y menor costo resultan atractivos, pero su rigidez limitada, la potencia del husillo (spindle), el control de polvo y la capacidad de almacenamiento de láminas restringen el rendimiento de producción.
Ruteadoras CNC comerciales
Las ruteadoras comerciales están construidas para el uso diario y comúnmente admiten láminas completas o casi completas. Chasis más robustos, husillos enfriados por agua, transmisiones por cremallera, guías lineales y sujeción por vacío las hacen adecuadas para talleres de letreros, carpinteros, fabricadores de plásticos y empresas de producción personalizada. Los modelos HT R3 y RX6 se ajustan a esta amplia categoría.
Ruteadoras CNC industriales
Las ruteadoras industriales priorizan el trabajo continuo, altas velocidades de avance (feed rates), repetibilidad, automatización y una menor intervención del operador. Los servomotores, los husillos de alta potencia, la lubricación automática, el vacío por zonas, la extracción de polvo y la gestión automática de herramientas son características comunes.
La HT R6 es un ejemplo de mesa plana industrial, que combina un husillo enfriado por agua de 5.5 kW, servomotores CA, bombas de vacío, colector de polvo y lubricación de guías lineales para el procesamiento de láminas en jornadas de trabajo prolongadas.
Tipos de ruteadoras CNC por sistema de herramientas y automatización
Ruteadoras CNC con cambio manual de herramienta
En una ruteadora con cambio de herramienta manual, el operador detiene el programa, reemplaza la broca, ajusta la altura de la herramienta y reinicia el proceso. Esto resulta práctico para trabajos de una sola herramienta o cambios ocasionales, manteniendo un costo y mantenimiento reducidos, pero ralentiza la fabricación de piezas que requieren múltiples operaciones.
Ruteadoras CNC con ATC (Cambio Automático de Herramientas)
Un sistema de cambio automático de herramientas, o ATC (Automatic Tool Changer), almacena varias cortadoras y las intercambia mediante control programado. Una pieza puede pasar del perfilado al vaciado de bolsillos (pocketing), taladrado y acabado sin esperar la intervención del operador; además, la medición automática reduce aún más los errores de configuración (setup).
La HT RX6 ilustra esta categoría al contar con cambio automático y calibración de brocas, servomotores, mesa de vacío y colector de polvo. Los sistemas ATC son sumamente valiosos cuando los trabajos utilizan regularmente varias herramientas o cuando el tiempo de mano de obra limita el volumen de producción.
Ruteadoras CNC de cabezales múltiples y múltiples husillos
Las ruteadoras de cabezales múltiples y múltiples husillos (multi-spindle) utilizan dos o más unidades de corte. Pueden duplicar una operación en varias piezas simultáneamente, portar diferentes herramientas o combinar procesos. Aumentan el rendimiento de producción para paneles repetitivos, puertas, formas de espuma y esculpido, aunque el espacio entre cabezales y el área útil de la mesa deben adaptarse a la distribución del trabajo.
Los sistemas híbridos amplían este concepto más allá de las brocas para ruteadora. La HTR5 combina un husillo ruteador con una cuchilla oscilante, permitiendo que una sola mesa plana frese láminas rígidas y corte medios flexibles. Consulte la comparación entre las mejores ruteadoras CNC y cortadoras de cuchilla para conocer las diferencias en el flujo de trabajo.
Tipos de ruteadoras CNC por diseño de mesa y flujo de producción
Ruteadoras CNC de mesa plana (Flatbed)
Una ruteadora de mesa plana (flatbed) sostiene los paneles horizontalmente mientras el puente (gantry) o la herramienta se desplaza sobre ellos. Las mesas con ranuras en T utilizan prensas de sujeción; las mesas de vacío sujetan las láminas de forma plana mediante zonas de sujeción o una tabla de sacrificio (spoilboard). Las ruteadoras de gran formato de HT utilizan este diseño para procesar acrílico, MDF, PVC, triplay, tableros para letreros, madera, policarbonato y ACP.
Las mesas planas son la plataforma estándar cuando se busca la mejor ruteadora CNC para la fabricación de letreros, ya que manejan láminas de tamaño estándar, piezas anidadas (nested), paneles grabados y letras dimensionales. El área de trabajo debe adaptarse a la lámina habitual más grande del taller sin necesidad de reposicionarla constantemente.
Ruteadoras CNC para anidamiento (Nesting)
Una ruteadora para anidamiento (nesting) es una mesa plana optimizada para distribuir múltiples piezas en una lámina completa, y luego cortarlas y taladrarlas en una sola configuración (setup). El software de anidamiento reduce el desperdicio y genera componentes listos para ensamblar. Una potente sujeción por vacío, sistemas de herramientas con ATC, capacidad de taladrado y el manejo eficiente del material se vuelven cada vez más importantes a medida que aumenta el volumen de producción.
El anidamiento se utiliza ampliamente en módulos de gabinetes, paneles para muebles, exhibidores y letreros basados en láminas. Un área de mesa grande por sí sola no constituye un sistema de anidamiento; el software, la secuencia de herramientas, la sujeción por vacío y el manejo de materiales deben complementarse para respaldar un procesamiento de láminas repetible y eficiente.
Ruteadoras CNC especializadas por material y aplicación
Ruteadoras CNC para carpintería y fabricación de gabinetes
Las ruteadoras para carpintería cortan madera sólida, triplay, MDF, aglomerado, laminados y paneles compuestos (composites). La producción de gabinetes generalmente favorece una mesa plana con una potente sujeción por vacío, software de anidamiento (nesting) y herramientas con cambio automático (ATC) para perfiles, ensamble de ranuras (dados), alojamientos de bisagras y orificios para repisas. La guía de HT Industry sobre ruteadoras CNC para ebanistería explica cómo las series R3 Q, R3 Q Plus y R6 se adaptan a diferentes escalas de producción.
Ruteadoras CNC para espuma y elaboración de moldes
Las ruteadoras para espuma suelen requerir un recorrido extendido en el eje Z, herramientas largas y un puente (gantry) de gran altura libre para procesar patrones, prototipos, utilería, empaques y moldes. Las superficies 3D de gran tamaño exigen un movimiento estable y una recolección de viruta eficiente. El movimiento giratorio o de 5 ejes puede ser de gran ayuda cuando se deben mecanizar varios lados.
Ruteadoras CNC para piedra
Las ruteadoras para piedra están diseñadas específicamente para mármol, granito, cuarzo y materiales abrasivos similares. Requieren chasis pesados, suministro constante de agua, componentes sellados, protección contra la corrosión, herramientas de diamante y mesas preparadas para el lodo y el alto peso de la pieza. No se debe asumir que una ruteadora para madera estándar sea adecuada para esta aplicación.
Ruteadoras CNC para aluminio y otros metales no ferrosos
Las ruteadoras comerciales e industriales de alta rigidez pueden cortar aluminio, latón, cobre y otros metales no ferrosos autorizados cuando la herramienta, la lubricación, la velocidad de avance, la extracción de viruta y la sujeción del material sean las adecuadas. Los paneles de aluminio compuesto (ACP) son de uso habitual en la fabricación de letreros; las placas sólidas, por su parte, exigen mayor rigidez y parámetros más estrictos.
Para bolsillos (pockets) profundos, tolerancias estrechas, metales duros o eliminación pesada de material, una fresadora CNC (CNC mill) puede ser la opción más adecuada. Las ruteadoras favorecen áreas de trabajo más grandes y altas velocidades del husillo; las fresadoras priorizan la rigidez, el par motor (torque) y las cargas de corte de metales.
Comparación de tipos de ruteadoras CNC
Tipo de ruteadora | Mejor adaptada para | Ventaja principal | Limitación principal |
|---|---|---|---|
| 3 ejes | Láminas planas, letreros, gabinetes | Simple y rentable | Acceso solo desde arriba |
| Rotatorio / 4 ejes | Piezas redondas y de múltiples caras | Menos reposicionamiento | Mayor tiempo de preparación |
| 5 ejes | Moldes y contornos complejos | Corte desde múltiples ángulos | Máxima complejidad |
| Escritorio / mini | Aprendizaje y prototipos | Compacta y económica | Capacidad limitada |
| Mesa plana comercial | Producción diaria de paneles | Versatilidad en láminas completas | Requiere espacio en taller |
| Industrial |
Producción de alto volumen | Automatización y tiempo de actividad | Mayor inversión |
| Cambio manual de herramienta | Trabajos sencillos | Bajo costo | Tiempo del operador |
| ATC (Cambio automático de herramienta) | Piezas multiherramienta | Cambios automáticos | Más componentes |
| Anidamiento (Nesting) | Piezas de gabinetes y láminas | Rendimiento y una sola preparación | Dependiente del software |
| Híbrida ruteadora + cuchilla | Medios rígidos y flexibles | Dos procesos en una sola mesa | Flujo de trabajo especializado |
Cómo elegir el tipo de ruteadora CNC adecuado
Elija en función del trabajo, no de la lista más larga de características. Comience con el tamaño del material y de la pieza más grande, y luego considere la geometría, el volumen diario, la cantidad de herramientas, el método de sujeción, el control de polvo o viruta, el software, la potencia, el espacio disponible en taller, el servicio técnico y los planes de crecimiento realistas. Una máquina básica de 3 ejes suele ser la respuesta correcta para paneles planos; el movimiento rotatorio o de 5 ejes solo se justifica financieramente cuando las piezas lo requieren. Considere también las Ventajas y usos de un enrutador CNC, como la repetibilidad, el flujo de trabajo digital, la reducción de la manipulación manual y la producción escalable.
Dentro de la gama de HT, la lógica puede llevar a un taller pequeño hacia la R1 Q o R3 E, a un negocio de procesamiento de láminas en crecimiento hacia una R3 Q o R3 Q Plus, a un flujo de trabajo multiherramienta hacia la RX6, al corte de materiales mixtos hacia la HTR5, o a un rendimiento industrial de producción hacia la R6. Confirme la configuración final evaluando el material, el grosor, el sistema de herramientas, la precisión y el tiempo de ciclo.
Preguntas frecuentes
¿Cuántos tipos de ruteadoras CNC existen?
No existe una cifra oficial única porque las ruteadoras CNC se clasifican de formas que se superponen. Los grupos más útiles son por configuración de ejes, tamaño, sistema de herramientas y automatización, flujo de trabajo de la mesa y material o aplicación.
¿Cuál es el tipo más común de ruteadora CNC?
El formato comercial más común es la ruteadora de mesa plana de 3 ejes. Maneja de manera eficiente láminas planas y mecanizados con acceso superior para letreros, gabinetes, muebles, plásticos y fabricación general.
¿Cuál es la diferencia entre las ruteadoras CNC de 3, 4 y 5 ejes?
Una ruteadora de 3 ejes se desplaza en X, Y y Z. Una máquina de 4 ejes añade un movimiento giratorio para piezas redondas o de múltiples caras. Una máquina de 5 ejes añade dos movimientos giratorios para ángulos complejos, contornos y menor número de configuraciones (setups).
¿Cuál es la diferencia entre una ruteadora CNC de escritorio y una industrial?
Una ruteadora de escritorio es compacta y está destinada a trabajos pequeños y ligeros. Una ruteadora industrial cuenta con un área de trabajo más grande, un chasis más pesado, husillo y transmisiones más potentes, mejor sujeción del material, extracción de polvo, automatización y soporte para jornadas de producción prolongadas.
¿Qué es una ruteadora CNC para anidamiento (nesting)?
Una ruteadora CNC para anidamiento (nesting) corta múltiples piezas de una lámina completa utilizando distribuciones optimizadas por software. Comúnmente realiza perfilados, vaciados (pockets) y taladrados de componentes en una sola configuración para gabinetes, muebles, exhibidores y productos a base de paneles.
¿Tener más ejes hace que una ruteadora CNC sea siempre mejor?
No. Tener más ejes amplía el acceso de la herramienta, pero también aumenta el costo y la complejidad de la programación. Una ruteadora de 3 ejes suele ser la mejor opción cuando las piezas son planas y se puede acceder a todas sus características desde arriba.
¿Qué tipo de ruteadora CNC se utiliza para piezas cilíndricas o redondas?
Normalmente se utiliza una ruteadora CNC de eje giratorio (rotary) o de 4 ejes. El dispositivo giratorio hace rotar la pieza de trabajo para que la herramienta pueda mecanizar alrededor de su circunferencia.
¿Qué tipos de ruteadoras CNC pueden cortar aluminio?
Las ruteadoras comerciales e industriales rígidas pueden cortar aluminio autorizado y otros metales no ferrosos con las herramientas, lubricación, velocidades de avance, evacuación de viruta y sujeción adecuadas. La eliminación pesada de metal puede requerir una fresadora CNC (CNC mill).
¿Cuál es la diferencia entre una ruteadora CNC y una fresadora CNC (CNC mill)?
Las ruteadoras CNC generalmente utilizan áreas de trabajo más grandes y velocidades de husillo más altas para trabajar con madera, plásticos, materiales compuestos (composites), láminas y metales no ferrosos ligeros. Las fresadoras CNC suelen ser más pesadas y rígidas, con mayor par motor (torque) para el mecanizado preciso de metales y cortes profundos.
¿Qué factores determinan qué tipo de ruteadora CNC elegir?
Considere el material, el grosor, las dimensiones de la pieza, la geometría, la cantidad de herramientas, el volumen de producción, la precisión requerida, el método de mesa y sujeción, la extracción de polvo, la automatización, el software, las instalaciones eléctricas y de aire, el espacio disponible, el servicio técnico y la carga de trabajo futura.
